按優先級從高到低

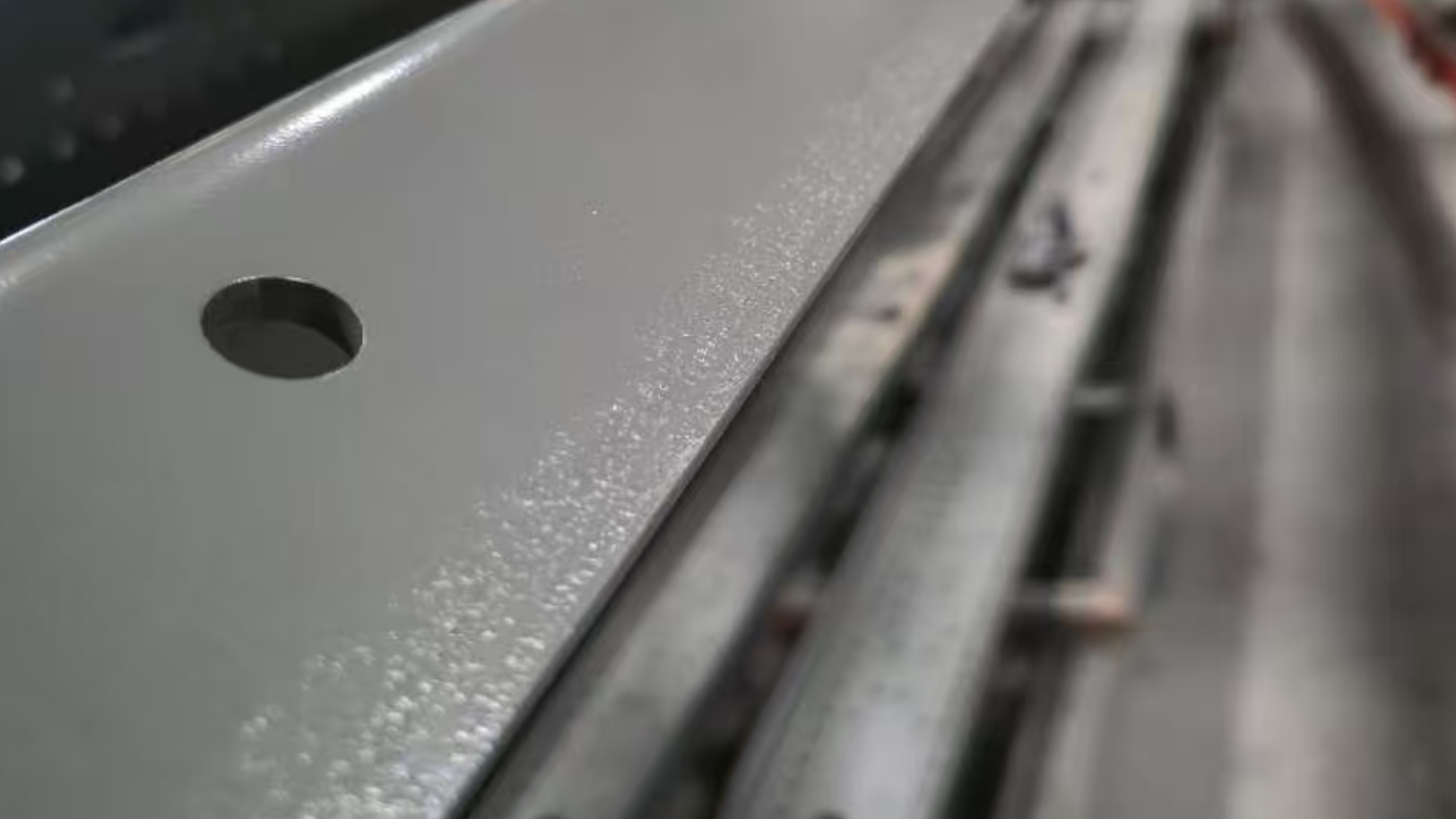

商用車縱梁尾端出現電泳氣泡孔、漏涂，核心誘因是尾端的近端電場過強+結構死角疊加前處理不到位，氣泡孔多因殘污、成膜不均、烘干升溫過快導致，漏涂則主因是電沉積量不足、漆膜無法有效附著，且縱梁尾端多有尖角 / 折邊 / 沖壓殘污，是電泳的典型易缺陷部位。以下按優先級從高到低的排查邏輯，搭配可落地的解決措施，兼顧批量生產的實操性，適配商用車縱梁的量產工藝特點。
第一步：優先排查前處理環節（占電泳缺陷 70% 以上）
縱梁尾端為沖壓 / 焊接件，易殘留沖壓油、焊渣，且噴淋易形成 “盲區”，前處理不到位會直接導致漆膜附著失效（漏涂）、成膜時殘污揮發形成氣泡孔，重點排查 6 點：
脫脂除油是否徹底
排查點：尾端折邊 / 尖角 / 卷邊是否有沖壓油、防銹油、乳化液殘留（手摸發黏 / 紙巾擦拭有油漬）；脫脂槽噴淋噴嘴是否對準尾端，噴嘴是否堵塞 / 角度偏移，尾端噴淋壓力是否≥0.15MPa（商用車大件標準）；脫脂劑濃度（游離堿 5~8 點）、溫度（45~55℃）是否達標，槽液是否老化（浮油多、槽渣堆積）。
解決：清理脫脂槽浮油/槽渣，補加脫脂劑校準參數；更換堵塞噴嘴，調整噴淋角度讓尾端無盲區，尖角/折邊處可增加輔助噴淋；若殘油嚴重，增加預脫脂工序，或在尾端死角處做手工擦油（批量前首件）。
水洗是否防串槽、無殘留
排查點：脫脂后水洗是否逆流清洗，尾端是否帶脫脂殘液（水洗槽電導率＞500μS/cm）；磷化前表調槽是否失效（表調粉濃度 0.05~0.1%，槽液渾濁則失效），尾端是否未接觸表調液（噴淋不到 / 浸漬時浮起）。
解決：更換水洗槽超標的水，保證逆流清洗（最后一道水洗用純水，電導率＜20μS/cm）；補加表調粉并攪拌均勻，調整工裝讓縱梁尾端完全浸入表調液/被噴淋覆蓋，表調槽定期排污（防止沉渣附著尾端）。
磷化膜是否均勻成膜
排查點：尾端是否有無磷化膜/膜層過?。ǎ?.5μm）/磷化沉渣附著，磷化槽游離酸（0.8~1.2 點）、總酸（18~24 點）、促進劑（2~4 點）是否異常；磷化噴淋 / 浸漬循環是否到位，尾端是否處于槽液死區（槽液流速＜0.3m/s）。
解決：校準磷化槽參數，補加磷化劑 / 促進劑；清理磷化槽底渣，開啟槽液循環泵讓尾端槽液充分更新；磷化膜過薄則適當提高磷化溫度（35~40℃）、延長磷化時間（3~5min）；尾端沉渣附著則增加磷化后高壓水洗（0.2~0.3MPa）工序。
磷化后水洗+純水洗是否到位
排查點：尾端折邊是否帶磷化殘液 / 沉渣（純水水洗后電導率＞15μS/cm），是否有滴水掛壁（帶水過多會導致電泳槽液被稀釋，尾端成膜?。?。
解決：純水水洗后增加風刀吹水，重點吹掃尾端折邊 / 尖角，保證工件入電泳槽前無明顯掛水、無殘液。
第二步：排查電泳施工核心環節
商用車縱梁多為長件，裝掛后尾端距陽極 / 電泳槽噴淋噴嘴最近，易出現電場過強、漆液循環不足，導致電沉積量過快，氣泡孔則與電壓、成膜過程相關，重點排查 5 點：
裝掛與電場分布（最核心的氣泡孔解決點）
排查點：縱梁裝掛是否為頭端主掛、中端無輔助掛點，尾端距陽極距離是否＜30cm（電場過強臨界值）；多根縱梁裝掛是否間距過近（＜30cm）。
解決：調整尾端輔助掛點（導電掛針），避免尾端導電過強，將尾端與陽極距離控制在 0.3~0.5m；拉大裝掛間距（≥40cm）。
電泳電壓與時間（適配尾端遠端沉積）
排查點：是否采用恒壓低電壓（＜200V），尾端電沉積驅動力不足；電泳時間是否過短（＜2min），漆膜未充分沉積。
解決：采用階梯升壓工藝（商用車大件適配）：初始 80~100V（1min）→ 升壓至 200~250V（2~3min）→ 穩壓至 220V（1min），階梯升壓避免初始高電壓導致的針孔，同時保證尾端遠端的沉積量；電泳時間延長至 3~4min（以尾端漆膜厚度≥20μm 為標準）。
電泳槽液循環與噴嘴
排查點：電泳槽底部/側面噴嘴是否對準縱梁尾端，噴嘴是否堵塞，尾端區域槽液流速是否＜0.4m/s（漆液更新慢，固體分偏低）；槽液是否有分層，尾端區域漆液固體分（NV）是否低于槽體平均水平。
解決：清理堵塞噴嘴，調整電泳槽噴嘴角度，讓尾端被漆液充分沖刷；開啟槽液循環攪拌系統，保證槽液均質，尾端區域漆液固體分與槽體偏差≤1%；若尾端漆液更新不足，可在槽體尾端區域增加循環支管。
電泳后超濾水洗（防返溶導致漏涂）
排查點：尾端是否未被超濾水洗覆蓋，漆膜未被清洗導致浮漆殘留；超濾水洗壓力過高（＞0.1MPa），沖掉尾端薄漆膜（返溶）。
解決：調整超濾水洗噴嘴角度，輕柔噴淋尾端（壓力 0.05~0.1MPa）；采用逆流超濾水洗，最后一道用新鮮超濾液，保證尾端浮漆被清洗且漆膜不返溶；水洗后及時吹水，避免尾端帶水導致烘干氣泡。
工件本身缺陷（前道工序溯源）
排查點：縱梁尾端是否有焊渣、毛刺、銳邊（R＜0.5mm），銳邊處電泳漆易因 “電聚積效應” 導致漆膜?。┩浚?；尾端是否有焊接凹坑 / 封閉腔體，腔體內部無電場導致漏涂。
解決：前道沖壓 / 焊接工序打磨銳邊（R≥1mm）、清理焊渣 / 毛刺；封閉腔體處打孔（φ3~5mm），保證漆液進入、電場導通，孔位選在腔體死角處，避免電泳后積液。

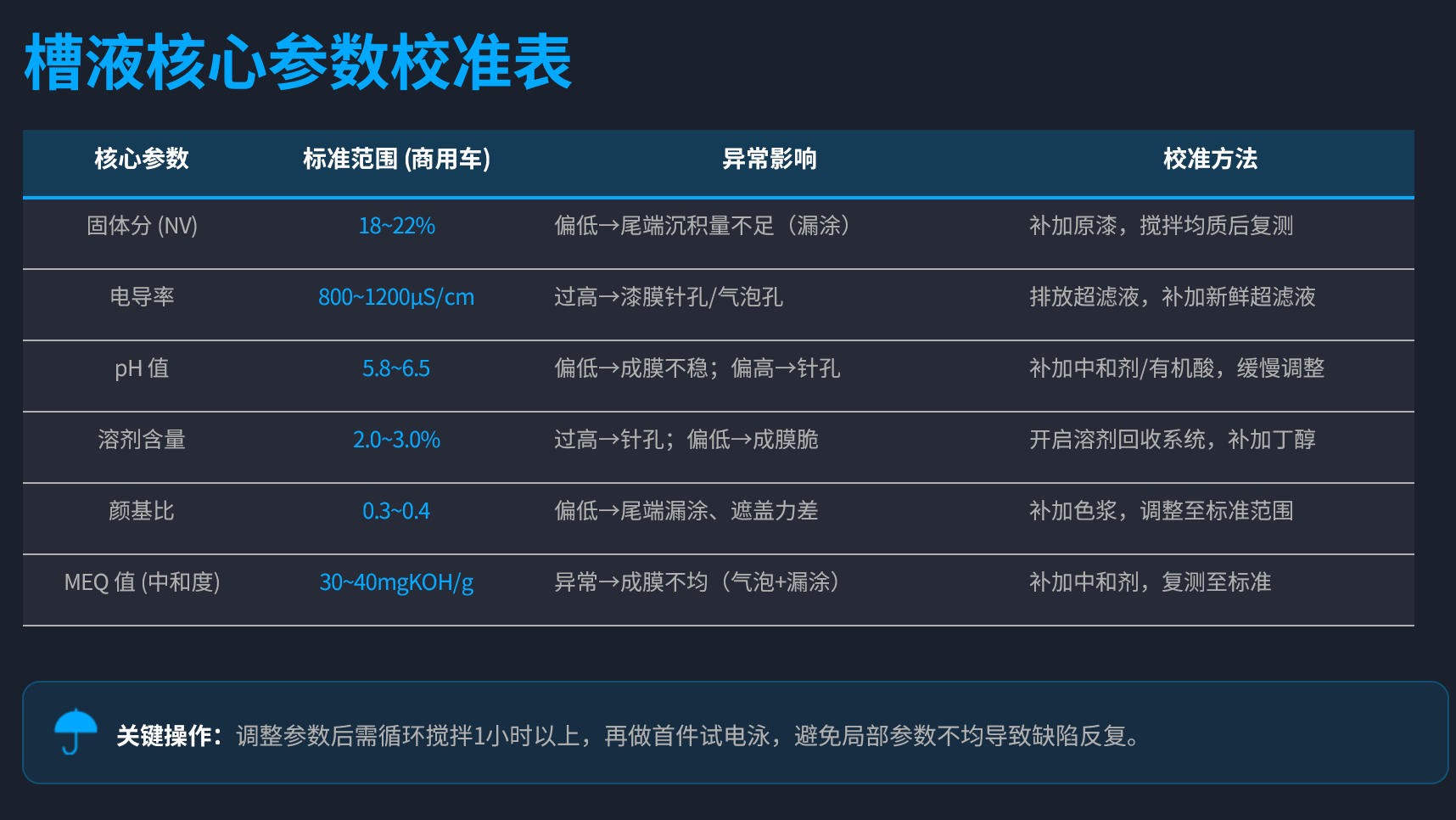

第三步：排查槽液參數
電泳槽液參數異常會導致成膜不均，氣泡孔多與電導率、溶劑含量相關，漏涂則與固體分、顏基比相關，重點校準商用車電泳漆（陰極電泳為主）的核心參數，按標液校準后驗證：
關鍵操作：調整參數后需循環攪拌1h以上，再做首件試電泳，避免局部參數不均導致缺陷反復。
第四步：排查烘干固化環節
縱梁尾端因前處理易帶水、漆膜過厚，烘干工藝不當是氣泡孔的最直接誘因，核心問題是升溫速率過快，水分 / 溶劑來不及揮發沖破漆膜，需按 “慢升溫、恒溫固化、慢降溫” 調整，適配商用車大件的烘干特點：
排查烘干爐曲線
異常點：升溫速率＞3℃/min，低溫段（60~80℃）保溫不足，工件內部水分未揮發；烘干爐溫度過高（＞180℃）或恒溫時間過短（＜20min）。
解決：調整烘干爐曲線為三段式（陰極電泳標準）：① 低溫預干（60~80℃，保溫 10~15min），揮發水分 / 溶劑；② 恒溫固化（160~170℃，保溫 25~30min），保證漆膜交聯；③ 緩慢降溫（≤5℃/min），避免漆膜開裂。
排查烘干爐熱風循環
異常點：尾端區域熱風風速＜0.8m/s，熱風循環不到位，局部干燥不均；爐內有冷凝水，滴落在尾端漆膜上導致氣泡。
解決：清理烘干爐風道，調整熱風噴嘴角度，讓尾端被熱風充分吹掃；檢查爐體保溫，避免冷凝水產生；烘干爐入口增加風幕，防止冷空氣進入導致局部降溫。
排查工件入爐狀態
異常點：縱梁尾端入爐前仍有掛水 / 積液，烘干時水分快速揮發形成氣泡。
解決：在烘干爐入口增加高壓風刀+熱風預吹，重點吹掃尾端折邊 / 尖角，保證入爐前無可見水分。
第五步：現場應急處理
若批量生產中已出現尾端氣泡孔 / 漏涂，可按以下方式修復，避免返工成本過高：
輕微缺陷（少量氣泡孔、局部薄涂無露底）：打磨缺陷部位（砂紙 P400~P600），清理粉塵后，采用電泳修補漆手工輥涂 / 噴涂，補涂后按小工件烘干工藝固化（160℃，15min）。
嚴重缺陷（大面積漏涂、氣泡孔密集）：將工件退膜（用專用電泳退膜劑），重新進行前處理+電泳，重點監控尾端的噴淋、裝掛和電場分布，首件合格后再批量生產。
臨時防護（客戶緊急發貨）：漏涂部位打磨后，噴涂環氧防銹底漆，保證防銹性能，后續返廠重新電泳。
長期預防措施
裝掛標準化：制定縱梁專用裝掛工裝，頭端主掛+尾端輔助掛點，固定陽極與尾端的距離（0.3~0.5m），裝掛間距≥40cm，杜絕相互屏蔽。
前處理噴淋優化：在脫脂、磷化、水洗槽的尾端區域增加專用噴淋支管，噴嘴角度定期檢查（每周 1 次），堵塞噴嘴及時更換。
工藝參數巡檢：每 2h 記錄一次前處理 + 電泳槽液核心參數，烘干爐曲線每天校準一次，首件檢驗重點檢查尾端漆膜厚度（≥20μm）、附著力（劃格 0 級）。
前道工序管控：要求沖壓 / 焊接工序打磨縱梁尾端銳邊（R≥1mm），清理焊渣 / 毛刺，封閉腔體必須打孔（φ3~5mm），孔位標注在工藝圖紙上。
漆膜檢測重點：批量檢驗時，將縱梁尾端列為
必檢部位，檢查漏涂、氣泡孔、漆膜厚度，發現問題立即停機排查。
